Çelik Dövme Açıklaması: Çeşitleri, Karbon Çelik Dövmeleri ve Malzeme Seçimi

Çelik Dövme Nedir?

Çelik dövme, çelik bir iş parçasının, malzeme plastik bir duruma ısıtılırken veya oda sıcaklığında işlenirken, çekiçleme, presleme veya haddeleme yoluyla sıkıştırma kuvveti uygulanarak şekillendirildiği bir üretim işlemidir. Sonuç, tanımlanmış bir geometriye ve daha da önemlisi, mekanik özellikler sağlayan iyileştirilmiş bir iç tanecik yapısına sahip bir bileşendir. çubuk stoğundan döküm veya işleme ile elde edilebilecek olanlardan önemli ölçüde üstündür . Dövme sadece bir şekillendirme operasyonu değildir; birlikte çalıştığı malzemeyi temelden geliştiren metalurjik bir süreçtir.

Çelik döküldüğünde, katılaşma süreci potansiyel boşluklara, gözenekliliğe ve ayrışma bölgelerine sahip kaba, bazen dendritik bir tane yapısı üretir. Dövme bu yapıyı sıkıştırır ve yeniden hizalar, iç kusurları kapatır, tane boyutunu inceltir ve tane akışını bitmiş parçanın hatlarını takip edecek şekilde yönlendirir. Örneğin dövme bir biyel kolu, çubuğun yarıçapı ve kirişi boyunca kıvrılan tane akışına sahiptir; bu, çekme ve bükme yüklerinin hizmet sırasında kat edeceği yolun aynısıdır. Bu hizalama, dövme parçaların dinamik yükleme uygulamalarında yorulma arızasına bu kadar etkili bir şekilde direnç göstermesinin nedenidir.

Dövme prosesi hemen hemen her zorlu endüstride kullanılmaktadır: otomotiv güç aktarma organları bileşenleri, havacılık yapısal parçaları, petrol ve gaz valf gövdeleri, inşaat ekipmanları, el aletleri ve askeri donanımların tümü rutin olarak dövme olarak üretilmektedir. Arızanın bir seçenek olmadığı ve mekanik güvenilirliğin garanti edilmesi gereken tüm uygulamalar Tanımlanmış bir hizmet ömrü boyunca dövme çeliğe adaydır.

Dövme Çelik Çeşitleri: Süreçler ve Nasıl Farklılıklar?

Çelik dövme tek bir süreç değildir; her biri farklı parça geometrilerine, üretim hacimlerine, tolerans gerekliliklerine ve malzeme türlerine uygun olan birkaç farklı yöntemi kapsar. Doğru dövme yöntemini seçmek, doğru çelik kalitesini seçmek kadar önemlidir.

Açık Kalıpta Dövme

Açık kalıpta dövmede iş parçası, malzemeyi tam olarak kaplamayan düz veya basit şekilli kalıplar arasında deforme olur. Operatör, darbeler arasında kütüğü kademeli olarak şekillendirmek için yeniden konumlandırır ve döndürür. Açık kalıpta dövme, kapalı kalıpla işlemenin aşırı derecede pahalı olduğu veya parçanın bir kalıp seti için çok büyük olduğu şaftlar, halkalar, silindirler, bloklar gibi büyük parçalar için kullanılır. Ayrıca şunun için de tercih edilir: özel veya düşük hacimli üretim takım yatırımının uzun vadede amortismana tabi tutulamadığı durumlarda. Boyutsal toleranslar kapalı kalıp çalışmasına göre daha geniştir ve son boyutlara ulaşmak için genellikle ikincil işleme gerekir.

Kapalı Kalıp (Baskı-Kalıp) Dövme

Kapalı kalıpta dövme, bitmiş parçanın neredeyse net şekline göre işlenmiş üst ve alt kalıpları kullanır. Isıtılmış kütük kalıp boşluğuna yerleştirilir ve vurulur, böylece malzemenin akması ve kalıbı doldurması sağlanır. Flaş (kalıp ayırma hattında sıkışan fazla malzeme) daha sonra kesilir. Bu işlem, açık kalıp çalışmasına göre daha sıkı boyut toleranslarına, daha iyi yüzey kalitesine ve daha tutarlı mekanik özelliklere sahip parçalar üretir. Yüksek hacimli otomotiv ve endüstriyel bileşenler için baskın dövme yöntemidir. krank milleri, biyel kolları, dişliler, flanşlar ve el aletleri gibi.

Rulo Dövme ve Halka Haddeleme

Rulo dövme, kesiti azaltmak ve parçayı uzatmak için konturlu rulolar arasından ısıtılmış bir kütüğü geçirir; konik miller, yaprak yaylar ve aks boşlukları için kullanılır. Halka haddeleme, halka şeklindeki bir ön kalıbın bir iç mandrel ile bir dış tahrikli merdane arasında haddelendiği, duvar kalınlığının azaltıldığı ve dikişsiz halkalar üretmek için çapın genişletildiği özel bir varyanttır. Haddelenmiş halkalar, rulmanlarda, flanşlarda, basınçlı kap bileşenlerinde ve havacılık çerçevelerinde yaygın olarak kullanılmaktadır. Halka haddeleme üretir kesintisiz çevresel tahıl akışı — Dönen veya basınç içeren uygulamalarda kritik bir avantaj.

Soğuk Dövme

Oda sıcaklığında veya buna yakın bir sıcaklıkta gerçekleştirilen soğuk dövme, mükemmel yüzey kalitesine, sıkı boyut toleranslarına ve ısıtma adımı olmadan işlenerek sertleştirilmiş yüzeylere sahip parçalar üretir. Bağlantı elemanları, cıvatalar, soket başlıkları ve küçük hassas bileşenler için yaygın olarak kullanılır. Bunun karşılığında, sıcak dövmeye kıyasla daha yüksek şekillendirme kuvvetleri, işleme sırasında azaltılmış süneklik ve parça karmaşıklığındaki sınırlamalar bulunur. Soğuk dövme parçaların çoğunda soğuk işlenebilirliği iyi olan düşük ila orta karbonlu çelikler kullanılır.

Karbon Çelik Dövmeler: Kaliteler, Özellikler ve Isıl İşlem

Karbon çeliği, çelik dövmede en yaygın kullanılan hammaddedir ve kullanılabilirliği, işlenebilirliği ve ısıl işlemle elde edilebilecek çok çeşitli mekanik özelliklerin birleşimi nedeniyle ödüllendirilir. Dövme karbon çeliği; inşaat, tarım, madencilik, petrol ve gaz, enerji üretimi ve genel endüstriyel makinelerde; gücün, dayanıklılığın ve maliyet etkinliğinin ana tasarım etkenleri olduğu her yerde belirtilmektedir.

Karbon içeriği, dövme çeliği seçiminde en etkili değişkendir:

• Düşük karbonlu çelik (≤%0,25 C) — örneğin AISI 1018, 1020: Son derece sünek, mükemmel dövülebilir ve kolayca kaynaklanabilir. Çatlamadan deformasyon gerektiren dövme parçalar (kancalar, zincirler, tarım çatalları ve yapısal braketler) için kullanılır. Tipik olarak yüksek sertliğe kadar ısıl işlem görmez; gücü esas olarak iş sertleştirmesinden ve kesit kalınlığından gelir.
• Orta karbonlu çelik (%0,25–%0,60 C) — örneğin, AISI 1040, 1045, 1050: Endüstriyel dövmelere yönelik güçlü ürün yelpazesi. Söndürme ve temperleme ısıl işlemine iyi yanıt verir ve kesit boyutuna ve temperleme sıcaklığına bağlı olarak 700–1.000 MPa aralığında çekme mukavemetine ulaşır. AISI 1045; güç, dayanıklılık ve işlenebilirlik dengesinin gerekli olduğu şaftlar, dişliler, akslar ve biyel kolları için evrensel olarak belirlenmiş kalitelerden biridir.
• Yüksek karbonlu çelik (%0,60–%1,00 C) — örneğin AISI 1060, 1080, 1095: Isıl işlemden sonra daha yüksek sertlik ve aşınma direnci, ancak tokluk ve kaynaklanabilirlik azalır. Yay çeliği dövmeleri, kesici takımlar, ray bileşenleri ve tarımsal aşınma parçaları için kullanılır. Dövme sıcaklık pencerelerine karşı daha hassastır ve çatlamayı önlemek için dikkatli bir soğutma kontrolü gerektirir.

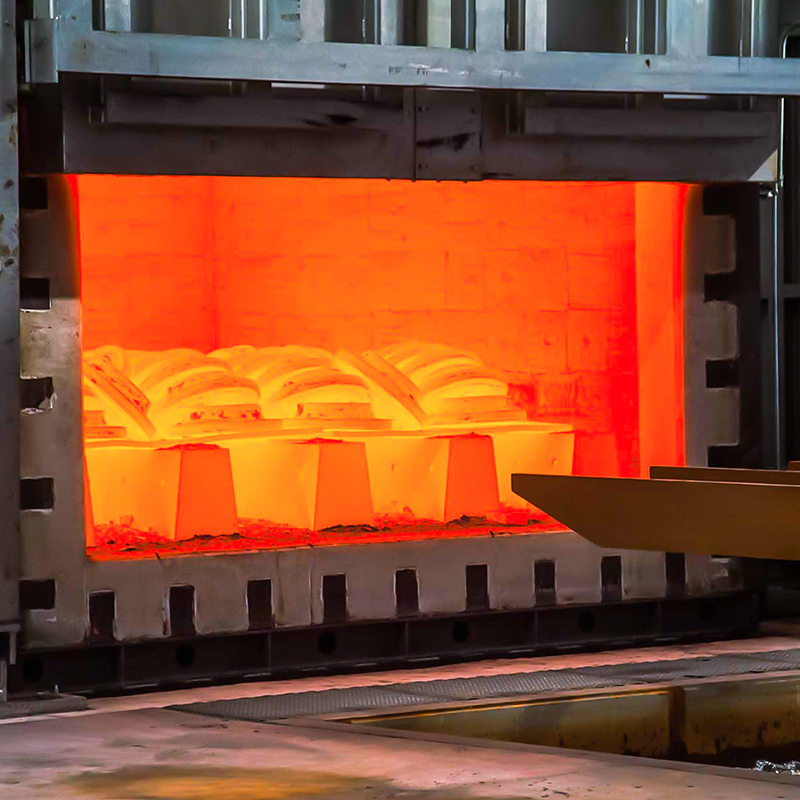

Dövme sonrası ısıl işlem, karbon çeliği bileşenlerin nihai mekanik özelliklerini önemli ölçüde değiştirir. Normalleştirme — üst kritik sıcaklığın üstünden havayla soğutma — tane boyutunu iyileştirir ve dövme gerilimlerini hafifleterek öngörülebilir temel özelliklere sahip tekdüze bir mikro yapı üretir. Söndürme ve temperleme (Q&T), martensit oluşturmak için östenitleştirme sıcaklığından hızlı soğutmayı ve ardından sünekliği yeniden sağlamak için kontrollü bir temperleme sıcaklığına yeniden ısıtmayı içerir. Q&T karbon çeliği dövme parçaları, çoğu yapısal uygulama için yeterli darbe dayanıklılığıyla 800 MPa'yı aşan akma mukavemetlerine ulaşabilir. Tavlama Daha ileri işlemlerden önce maksimum işlenebilirlik veya soğuk şekillendirilebilirlik gerektiğinde kullanılır.

Sade karbonlu çelik dövmelerin pratik sınırlamalarından biri sertleşebilirliktir; yani büyük bir parçanın kesiti boyunca eşit sertlik elde etme yeteneği. Karbon çeliği alaşımlı çeliğe göre daha düşük sertleşebilirliğe sahiptir; kalın kesitlerde çekirdek, söndürme sırasında tamamen martenzite dönüşemeyecek kadar yavaş soğur ve bu da daha yumuşak bir çekirdekle sonuçlanır. Tamamen sertleşmenin gerekli olduğu kritik kesitte yaklaşık 75–100 mm'nin üzerindeki dövmeler için, krom, molibden veya nikel gibi alaşım ilaveleri Teknik özelliklerin sade karbondan 4140, 4340 veya 8620 gibi alaşımlı çelik kalitelerine dönüştürülmesi tanıtıldı.

Dövme Karbon Çelik ve Döküm ve İşlenmiş İşleme Karşılaştırması: Proses Farkı Önemli Olduğunda

Dövme karbon çeliği, dökme çelik ve işlenmiş çubuk stoğu arasındaki seçim, temel olarak mekanik performans, geometrik karmaşıklık, üretim hacmi ve birim maliyet arasındaki bir dengedir. Her süreç belirli bir bağlamda idealdir; mühendislik hatası, birinin diğerinin daha uygun olduğu yerde uygulanmasıdır.

Dövme karbon çeliği ve dökme çeliğin karşılaştırılması: Döküm, dövmenin ikincil işlemler olmadan elde edemeyeceği iç geçişler, alttan kesmeler ve içi boş bölümler gibi çok daha büyük geometrik karmaşıklığa olanak tanır. Ancak dökme çeliğin doğası gereği mikro yapısal sınırlamaları vardır: büzülme gözenekliliği, gaz boşlukları ve yorulma mukavemetini ve darbe dayanıklılığını azaltan daha kaba tane yapıları. Döngüsel veya darbeli yüklemeye maruz kalan parçalar için (krank milleri, çekiç kafaları, kaldırma kancaları, basınç valfi gövdeleri) dövme işleminin üstün tane yapısı, daha yüksek takım ve işleme maliyetlerini haklı çıkarır. Yayınlanan veriler sürekli olarak dövme karbon çeliği bileşenlerin başarıyı yakaladığını gösteriyor yorulma ömrü %20–30 daha yüksek Aynı yükleme koşulları altında eşdeğer döküm parçalara kıyasla, özellikle sıfırın altındaki sıcaklıklarda önemli ölçüde daha iyi Charpy darbe değerlerine sahiptir.

Dövme karbon çeliği ve işlenmiş çubuk: Haddelenmiş çubuk stoğundan kesilen işlenmiş bir parça, çubuğun yuvarlanma yönü boyunca yönlendirilmiş bir tanecik yapısına sahiptir. Karmaşık bir şekle işlendiğinde tane akışı kesintiye uğrar; geometriden bağımsız olarak parça boyunca düz bir şekilde ilerler. Dövme bir parça ise bunun tersine, parçanın konturunu takip eden tanecik akışına sahiptir. Çubuktan işlenmiş flanşlı bir şaft için, tanecik flanş yarıçapı boyunca eksenel olarak ilerler; bu, flanşın gerçekte maruz kaldığı bükülme ve kesme yükleri için zayıf bir yönelimdir. Eşdeğer dövme, gerilim yollarıyla aynı hizada olacak şekilde flanş boyunca kıvrımlı tane akışına sahip olacaktır. Yüksek çevrimli veya güvenlik açısından kritik uygulamalarda bu ayrım akademik değildir: tasarım ömrünü karşılayan bir parça ile karşılamayan bir parça arasındaki farktır.

Tedarik ekipleri ve tasarım mühendisleri için pratik rehberlik basittir: parça dinamik, darbe veya yorulma yükleri taşıdığında dövme karbon çeliğini belirtin; süneklikten kırılganlığa geçişin sorun olduğu düşük sıcaklıktaki ortamlarda çalışır; veya saha arızasının ciddi sonuçlara yol açtığı güvenlik açısından kritik bir bileşendir. Geometri gerektirdiğinde, yükleme ağırlıklı olarak statik olduğunda veya hacim ve maliyet kısıtlamaları takım yatırımını kullanışsız hale getirdiğinde döküm veya işlenmiş alternatifleri kullanın.
